浮球液位计的安装说明及安装方式

    浮球液位计的安装说明及安装方式:
    浮球液位计是由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。远传供给控制室可实现液位的自动检测、控制和记录。

    浮球液位计安装说明:
    1、UQZ 型仪表。
    2、被测介质不应含有铁磁性杂质。
    3、为了防止运输时浮球在密封管上高速滑落或撞击,引起测量带脱出,故仪表在出厂前, 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍,将浮球上升至 密封管顶部,然后轻缓地将浮球下移,针针应作相应的转动。
    4、仪表的面扳指示为指针式,满度测量时指示数字为喱针方向排列,空度测量时指示数字为逆时 针方向排列。
    5、仪表出厂时附有安装法兰,用户应有配管道法兰。
    6、仪表的安装位置一般选择在量程之半。

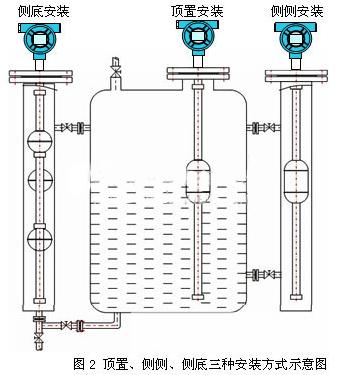

    浮球液位计分以下四种安装方式:
    A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
    (订货时请用户注明安装形式和引颈长度L值。)对于敞口或非金属容器,可以采用支架安装方式。

    安装示意图

    对于敞口或非金属容器,可以采用支架安装方式。具体形式见图3。

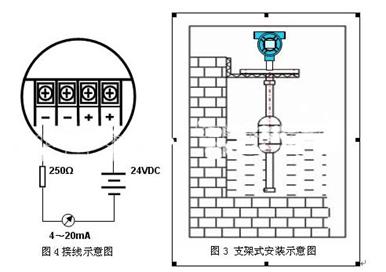

    浮球液位计接线方式: (见图4)
    接线图
