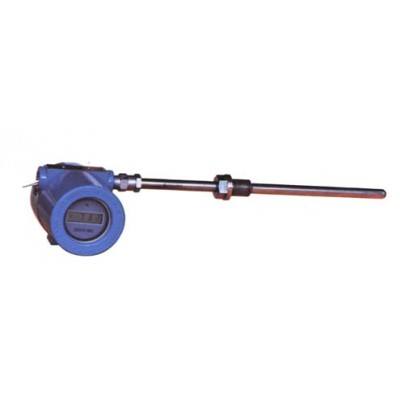

一体化防爆热电阻

一.产品简介 一体化防爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的0~1800℃范围内液体、蒸汽和气体介质以及固体表面温度。 二.产品主要特点

产品描述:

一.产品简介

一体化防爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的0~1800℃范围内液体、蒸汽和气体介质以及固体表面温度。

二.产品主要特点

二线制输出4~20mA,抗干扰能力强;
节省补偿导线及安装温度变送器费用;
测量范围大;
冷端温度自动补偿,非线性校正电路。

三.工作原理

一体化防爆热电阻利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰的温度传不到腔外,从而进行测温。热电偶(阻)生产的热电势(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4~20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。

四.技术参数

执行标准
IEC584    IEC1515    IEC751    JB/T5518-91    JB/T7391-94

五.测温范围及允差(热电偶)

型号
分度号
允许误差与偶材等级
I级
II级
允差值
测温范围℃
允差值
测温范围℃
WRNB
K
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004│t│
375~1000
±0.0075│t│
333~1200
WRMB
N
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004│t│
375~1000
±0.0075│t│
333~1200
WREB
E
±1.5℃
-40~+375
±1.5℃
-40~+333
±0.004│t│
375~800
±0.004│t│
333~900
WRFB
J
±1.5℃
-40~+375
±1.5℃
-40~+333
±0.004│t│
375~750
±0.004│t│
333~750
WRCB
T
±1.5℃
-40-~+125
±1℃
-40~+333
±0.004│t│
125~350
±0.0075│t│
133~350
WRPB
S
±1℃
0~+1100
±2.5℃
0~600
±[1+0.003(t-1100)]
1100~1600
±0.0025│t│
600~1600

注:t为感温元件实测温度******值。

 测温范围及允差(热电阻)

型号
分度号
测温范围℃
精度等级
允许偏差
WZPB
Pt100
-200~+500
A级
±(0.15+0.002|t|)
B级
±(0.30+0.005|t|)
WZCB
Cu50
-50~+100
-
±(0.30+0.006|t|)
Cu100

注:t为感温元件实测温度******值。

 防爆等级:

              隔爆形:dIIBT4,dIICT5,dIICT6
              本质安全形:iaIICT6

 六.其他参数

    输出信号:4~20mA,负载电阻250Ω,传输导线电阻100Ω
    输出方法:二线制
    允差等级:0.1;0.2;0.5
    供电电源:24V.DC±10%
    防护等级:IP65

热响应时间

当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间,通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响时间;
当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间。
