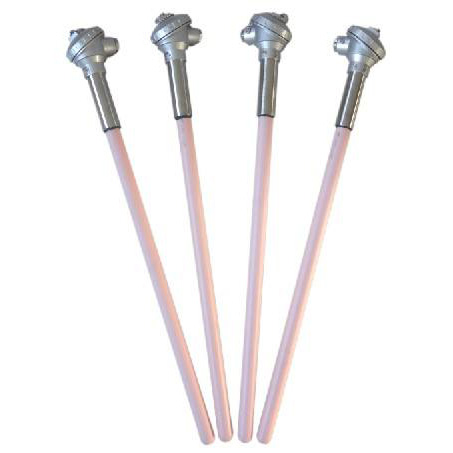

铂铑热电偶

一.产品概述WR系列工业用铂铑热电偶又叫贵金属热电偶,它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、

产品描述:

一.产品概述
WR系列工业用铂铑热电偶又叫贵金属热电偶,它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。

二.产品应用
铂铑热电偶适用于各种生产过程中高温场合,广泛应用于粉未冶金,烧结光亮炉,真空炉,冶炼炉,玻璃,炼钢炉及陶瓷及工业盐浴炉等测温。
三.主要技术参数
电气出口:M20x1.5,NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压
四.测量温度及允差

热电偶类别
代号
分度号
***高温度
测量温度
允许偏差△t℃
铂铑30-铂铑6
WRR
B
0~1800
0-1600
±1.5℃或±0.25%t
铂铑10-铂
WRP
S
0~1600
0-1300
±1.5℃或±0.25%t
镍铬-镍硅
WRN
K
0~1300
0-1100
±2.5℃或±0.75%t
镍铬-铜镍
WRE
E
0~800
0-800
±2.5℃或±0.75%t

五.型号及规格



型 号
分 度 号
测温范围℃

保 护 管 材 料

热响应时间

规 格
d
L x l

WRP-130
WRP2-130

S
0-1300
高铝质
< 150S
Φ16

300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500 2150x2000

WRP-131
WRP2-131

< 360S
Φ25

WRQ-130
WRQ2-130

R
0-1300
< 150S
Φ16

WRQ-131
WRQ2-131

< 360S
Φ25

WRR-130
WRR2-130

B
0-1600
刚玉管
< 150S
Φ16

WRR-131
WRR2-131

< 360S
Φ25

1) 热电偶 I 级按协议订货;

2) 非置入部分为碳钢。

系列产品有:单铂铑热电偶;双铂铑热电偶;铠装铂铑热电偶;耐高温铂铑热电偶;
