V型锥流量计
一、产品特点:V锥型流量计是一种新型的可准确测量各种雷诺数的高精度流量计,可满足各种介质的应用条其操作原理同其它各种类型的差压原理相同,都是基于密封管道中的能量守恒定理,V锥流量计由于具有***一无二的设
产品描述:
一、产品特点:
V锥型流量计是一种新型的可准确测量各种雷诺数的高精度流量计,可满足各种介质的应用条其操作原理同其它各种类型的差压原理相同,都是基于密封管道中的能量守恒定理,V锥流量计由于具有***一无二的设计结构,因而性能更优。LV系列V锥流量计是一种新型的可准确测量各种雷诺数的高精度流量计,可满足各种介质的应用条件要求其操作原理同其它各种类型的差压原理相同,都是基于密封管道中的能量守恒定理,V锥流量计由于具有***一无二的设计结构,因而性能更优。V锥流量计适用于各行业的液体、气体和蒸汽流量的测量,特别适合脏污介质的测量。
1、与其它节流式差压流量计相比较,耐磨损,压损小;
2、安装直管段要求低,上游直管段0~3D,下游直管段0~1D;
3、抗振动、抗干扰性好;
4、仪表耐高温,工作温度可达700℃;
5、管径适用性好,选择不同的β值即可不改变管道直径而选择不同的流量测量范围,避免缩管的麻烦;
6、V锥流量计不粘附抗堵塞,具有自清洁功能,适用于脏污流体(如焦炉煤气、渣油等)的流量测量。
二、V锥流量计技术参数:
1、公称通径:DN50~DN700(DN700以上为焊接式);
2、公称压力:PN1.0、PN1.6、PN4.0(MPa);
3、准确度等级:0.5级、1.0级;
4、重复性:0.15%、0.30%;
5、量程比(范围度)10:1;
6、工作温度范围:-40℃~700℃;
7、环境温度范围:-20℃~65℃;
8、适用流体介质:气体、液体、饱和蒸汽和过热蒸汽。

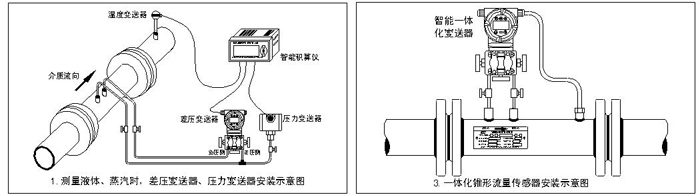

三、V锥流量计与附件安装方式:
四、结构形式

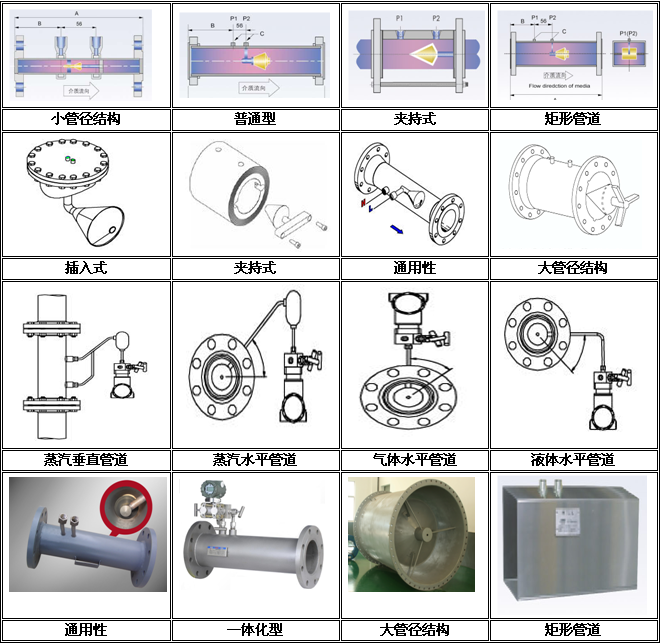

V锥流量计按其结构分为:夹持式、通用型、大管径结构、小管径结构等结构具体形式见下表:
