UZ型磁性液位计电远传型

•

UZ型系列磁性翻板液位计电远传型产品外形及连接结构，该液位计由基型主体、磁浮子、传感器、变送器和翻板指示器五部分组成，该产品可视为在基型磁性液位计翻板指示器旁并行安装一个电远传传感器，产品在本体内浮子

UZ型系列磁性翻板液位计电远传型产品外形及连接结构，该液位计由基型主体、磁浮子、传感器、变送器和翻板指示器五部分组成，该产品可视为在基型磁性液位计翻板指示器旁并行安装一个电远传传感器，产品在本体内浮子磁钢驱动外附翻板指示器现场显示的同时，浮子磁钢同步驱动传感器内部相应位置上的干簧管接通或断开，从而使传感器内部电回路中的总电阻（或电压）发生相应的变化。然后通过变送器将传感信号转换成4-20mmA.DC标准电流输出。另可配套我厂生产的XM系列智能数显仪显示液位和设定上、下限报警，实现液位的位式控制或调节。4-20mA.DC的标准电流输出信号也可与其它可以接受4-20mA.DC信号输入的显示仪或调节器相配套，实现对液位的远距离监测、位式控制、断续或连续的PID调节。
基本参数为：
  环境温度： －10 —50℃
  介质温度：≤80℃    ≤480 ℃（高温型）
  输出信号：4 — 20 mmA.DC（两线制）；可带HART协议
  供给电源：24V.DC ± 50%
  测量精度：测量范围 = 350 — 1000mm 时   δ ≤ ± 1.0%FS
　                  测量范围          1000mm 以上时   δ ≤ ± 1.5%FS
  负载电阻：0—750 欧姆
  防爆等级：本安Ex ia Ⅱ CT5

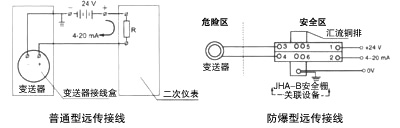

  关联设备：JHA — B安全栅
  其余参数：等同UZ型翻板液位计基型参数
