磁性液位计UHZ-50/C

•

一、概述： 磁性液位计UHZ-50/C安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制

一、概述：
    磁性液位计UHZ-50/C安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的长久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°。液位上升，翻柱由白色转为红色；液位下降，翻柱转为白色，指示器红、白界位处为容器内介质液位的实际高度，从而实现液位指示。
  磁性液位计UHZ系列磁翻柱液位计是引进吸收国外同类产品，并加以提高研制生产的产品。 该产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二、工作原理与结构：
   磁性液位计磁翻柱液位计是以磁性浮子驱动双色磁翻柱指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板(管)液位计具有更高的可靠性、安全性、xj****性、适用性。适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。

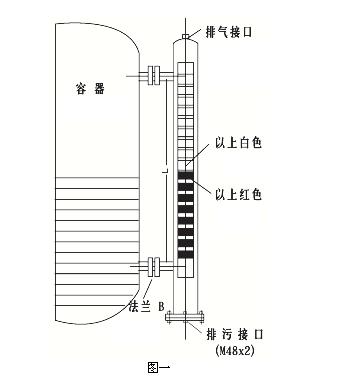

    UHZ-50/C-UHZ-50/C侧装式磁性浮球液位计，液位计采用连通器的原理。使容器内液体等高引入到液位计主体管内。在主体管内的漂浮浮球组件，根据浮力原理和磁性藕合原理。在主体管外附靠着能反映磁现象的翻柱作为液面位置的显示。随文体管内液位的变化，浮球组件的高低也相应变化。从而使主体管外的翻柱作180度的翻转，当液位上升时，翻柱由白色转为红色，当液面下降时，翻柱由红色转为白色。显示器的红，白界位处为容器内介质液位的实际高度。从而实现液面的检测目的如图一所示。

三、磁性液位计产品特点：
   1、适用于容器内液体介质的液位测量除现场显示外，还可配远传变送器、液位控制器等功能
   2、显示直观醒目，显示方向可根据用户要求改变显示万向。
   3、测量范围大，不受容器高度限制。
   4、显示器组件与被测介质完全隔离，故密封性好可靠安全。
   5、结构简单，安装万便，维修简易。
   6、耐腐蚀、防爆。

四、磁性液位计技术参数：
   1、测量范围：0－300mm、0－6000mm
   2、测量精度：±10mm
   3、介质密度：≥0.5g/cm3
   4、工作压力：1.0，1.6，2.5，4.0MPa
   5、工作温度：A=80℃，B=120℃，C=300℃
   6、介质粘度：≤0.4Pa.S（在介质条件下，L对粘度大或低温时易结晶介质要选用加热夹套）
   7、测量界位比重差：≥0.15g/cm3
   8、本厂出厂连接法兰尺寸：DN20P   N2.5（公制管）
   9、连接法兰采用化工部1998年发布的HG20592－20635－97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。

五、磁性液位计相关技术参数选用：

防腐型材料（表1）

国内外常用不锈钢材料对照表（表2）

液体介质密度与沉筒距对照表（表3）
