UHZ-50/C型侧装式磁性浮球液位计

•

一、UHZ-50/C侧装磁性浮球液位计功能与适用范围：UHz-50型磁性浮球液位计(以下简称液位计)。用于工业过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位检测。能就地

一、UHZ-50/C侧装磁性浮球液位计功能与适用范围：

UHz-50型磁性浮球液位计(以下简称液位计)。用于工业过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号。通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表。由于具有磁性藕合的隔离密闭结构。尤其适用于易燃易爆和腐蚀有毒液位的液体检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送，从而提高其传输精度。

二、UHZ-50/C侧装磁性浮球液位计工作原理：

液位计采用连通器的原理。使容器内液体等高引入到液位计主体管内。在主体管内的漂浮浮球组件，根据浮力原理和磁性藕合原理。在主体管外附靠着能反映磁现象的翻柱作为液面位置的显示。随文体管内液位的变化，浮球组件的高低也相应变化。从而使主体管外的翻柱作180度的翻转，当液位上升时，翻柱由白色转为红色，当液面下降时，翻柱由红色转为白色。显示器的红，白界位处为容器内介质液位的实际高度。从而实现液面的检测目的如图一所示。

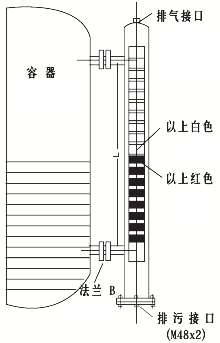

图一

三、UHZ-50/C侧装磁性浮球液位计特点：
    1、适用于容器内液体介质的液位测量除现场显示外，还可配远传变送器、液位控制器等功能
    2、显示直观醒目，显示方向可根据用户要求改变显示万向。
    3、测量范围大，不受容器高度限制。
    4、显示器组件与被测介质完全隔离，故密封性好可靠安全。
    5、结构简单，安装万便，维修简易。
    6、耐腐蚀、防爆。

四、UHZ-50/C侧装磁性浮球液位计主要技术参数：
    1、测量范围：0－300mm、0－6000mm
    2、测量精度：±10mm
    3、介质密度：≥0.5g/cm3
    4、工作压力：1.0，1.6，2.5，4.0MPa
    5、工作温度：A=80℃，B=120℃，C=300℃
    6、介质粘度：≤0.4Pa.S（在介质条件下，L对粘度大或低温时易结晶介质要选用加热夹套）
    7、测量界位比重差：≥0.15g/cm3
    8、本厂出厂连接法兰尺寸：DN20P   N2.5（公制管）
    9、连接法兰采用化工部1998年发布的HG20592－20635－97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。

五、UHZ-50/C侧装磁性浮球液位计有关参数选用：

             防腐型材料（表1）

            国内外常用不锈钢材料对照表（表2）

             液体介质密度与沉筒距对照表（表3）
