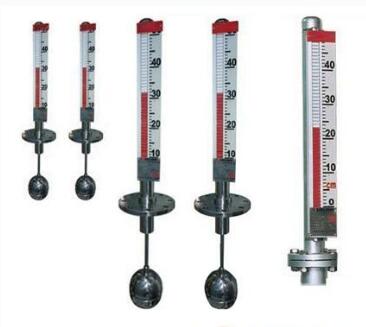

(顶装式)磁浮子液位计

•

顶装式磁浮子液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的

顶装式磁浮子液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
UHZ系列顶装式磁浮子液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上XT系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
UHZ系列顶装式磁浮子液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
容器法兰：
规格HG20593-97（FM），见表

介质比重    法兰规格

≥1.0    DN80

≥0.85    DN100

≥0.75    DN120

≥0.75    DN150

一、结构原理
UHZ/D顶装式磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的长久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
二、适用范围：
UHZ/D顶装式磁浮子液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。仪表可现场显示液位高度，配上液位报警、控制开关，可实现液位的上、下限报警和控制，配上XT型液位变送器，可将液位信号转换成二线制4～20mADC标准信号输出，实现远距离检测、指示、记录与控制。
由于结构的原因，顶装式磁浮子液位计在测量时存在一定的盲区值N，对于不同的介质密度，盲区值也不一样，本厂仪表出厂时，标尺刻度零位已迁移到实际值。
UHZ/DF防腐型接液部件材质为PTFE材质，顶导管304内衬PTFE，主要用于名种腐蚀性介质的液位测量。
三、技术参数：
测量范围：150～8000mm
（对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造）
工作压力：2.5MPa
工作温度: UHZ-517C10 :-20～100℃
　　    UHZ-517C10A :-20～200℃
准确度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3（测量界位）
环境振动：频率≤25Hz  振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质：旁路管：1Cr18Ni9Ti;304;316L
浮子：钛
