防爆型磁浮子液位计
防爆型磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。防爆型磁浮子液位计配置上下限开关输出可实现远距离报
产品描述：
防爆型磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
防爆型磁浮子液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器， 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
表一
| 型号 | 基型 | 保温型 | 插入型 | 耐腐型 | 防霜型 | 保温耐腐型 | 插入耐腐型 |
| 代号 | 0 | W | D | J | S | Z | Y |
表二
| 报警控制 | 无报警 | 带上限（a） | 带下限（b） | 带上下限 |
| 代号 | 0 | 1（防爆c） | 2（防爆d） | 3（防爆e） |
表三
| 材质 | 不锈钢 | 防锈铝 | 钛 | PVC塑料 | 氟塑包裹 |
| 代号 | P | L | T | S | F |
表四
| 材质 | 不锈钢 | 防锈铝 | 钛 | PVC塑料 | 内衬四氟 | 内衬丙烯 | 内衬乙烯 |
| 代号 | p | L | T | S | PF | PP | PE |
表五
| 公称压力 | MPa | Kgf/cm2 | |||||||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | ||
| 代号 | 不锈钢 | A | B | C | D | E | F | G | H | I | J |
| 碳钢 | a | b | c | d | e | f | g | h | i | j | |
| 法兰标准 | HG20593-97 DN20(RF) | HG20595-97 (RF) DN20 | Dgl5H12-0-2 | Dgl5H12-0-3 | |||||||
表六
| 介质温度 | -40~0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤350℃ | ≤480℃ |
防爆型磁浮子液位计系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型

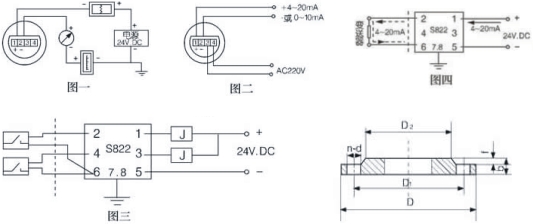

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，***高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地，用户使用时须***可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。
防爆型磁浮子液位计结构及工作原理
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的长久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
