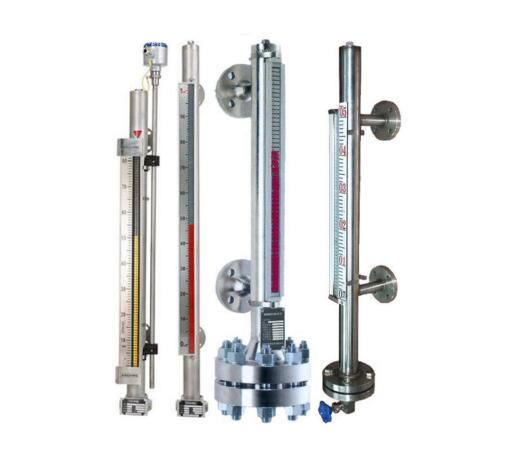

UFZ型磁浮子液位计

•

概述UFZ型磁浮子液位计是以浮子为测量元件，通过磁钢的磁性耦合将液位线性的传到现场磁翻转指标器，使指标器清晰地指示出液位的高度。液位计配有液位报警器和液位远传装置。液位报警器可实现液位上下限控制、极限

概述
UFZ型磁浮子液位计是以浮子为测量元件，通过磁钢的磁性耦合将液位线性的传到现场磁翻转指标器，使指标器清晰地指示出液位的高度。液位计配有液位报警器和液位远传装置。液位报警器可实现液位上下限控制、极限报警和事故联锁。液位的远传装置可将液位的变化线性地转换成直流4-20mA电流信号。
液位计适用于开口或承压容器内各种介质的液位测量、控制。整机由不锈钢制成，故可用于有腐蚀、有毒、易燃、易爆等场所。

仪表型号
UFZ-511 □ □ □ □ □ □ □ 符号意义
基本型及顶装型（顶装或地下槽型加符号D表示） 0  现场显示
 1  模拟显示，带上限报警
 2  模拟显示，带下限报警
 3  模拟显示，带上下限报警
 4  模拟显示，变送器4-20mA输出
 5  模拟显示，带上限报警，变送器4-2mA输出
 6  模拟显示，带下限报警，变送器4-2mA输出
 7  模拟显示，带上下限报警，变送器4-2mA输出
工作压力  P0  常压（开口容器）
  P1  1.0MPa
  P2  1.6MPa
  P3  2.5MPa
  P4  4.0MPa
  P5  6.3MPa
  P6  10.0MPa
  P7  16.0MPa
  P8  20.0MPa
介质密度  ρ  g/cm3具体数值
介质温度  T  ℃具体数值
防 霜  F  有机玻璃
保温夹套  W  1Cr18Ni9Ti
防  爆  d  隔爆型ExdIIBT4
测量范围  L 500-6000mm

选择举例
基本型
UHZ-0-P1-0.86-80℃-W-L2500磁浮子液位计模拟显示，工作压力1.0MPa，比重0.86,介质温度80℃带保温夹套，测量范围2500mm。

顶装
UFZ-D- 7-P0-0.8-60℃-d-L2000顶装（或地下槽）磁浮子液位计，模拟显示带上、下限报警器，带变送器输出4-20mA，常压、比重0.8，介质温度60℃，防爆（隔爆）型测量范围2000mm。

主要技术参数
基本型

测量范围：500～6000mm范围内任意选择

指标误差：±10mm

介质密度：≥0.45g/cm3

介质温度：-80～200℃

工作压力：PN1.0、1.6、2.5、4.0MPa。

介质粘度：≤150cP

接液材质：1Cr18Ni9Ti不锈钢。

连接法兰：PN≤2.5MPaJB/T81-94
PN≥4.0MPaJB/T82.2-94
DN20、凸面法兰

排污接管：G1/2(内)

保温夹套接头：G1/2内螺纹，耐压＜0.3Mpa
顶置型

测量范围：500-3000(mm)

指标误差：±10mm

介质密度：≥0.45g/cm3(上角标)

介质温度：-80～200℃

工作压力：PN1.0、1.6、2.5、4.0Mpa

介质粘度：≤150cP

接液材质：1Cr18Ni9Ti不锈钢  连接法兰：PN1.6DN150 JB/T81-94

远传装置
报警器

触点容量：24V0.2A

输出形式：常开、常闭开关信号

工作寿命：＞105次

供电电源：DC24V

环境温度：-40～60℃

出线口：M20×1.5(内)

远传量程：0～6000mm。

精度：±10mm。

负载电阻：500Ω(在24VDC供电时)。

供电电源：DC24V。

环境温度：-40～60℃

出线口：M20×1.5(内)

防爆形式：隔爆型ExdIIBT4

工作原理
UHZ型磁浮子液位计是由基本型、液位报警器和液位远传装置三部分组成。
基本型是按阿基米德定理和磁性材料磁力线耦合性质造成。根据上述原理，将液位的变化线性地传递给磁翻转液位指示器，从而达到测量和显示液位的目的。
