焊接式玻璃板液位计

焊接式玻璃板液位计在仪表上下阀内装有安全钢球，当玻璃板意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流，该产品是按原化工部HG5-1364～1370-80标准生产的适用于直

产品描述：

焊接式玻璃板液位计在仪表上下阀内装有安全钢球，当玻璃板意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流，该产品是按原化工部HG5-1364～1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。

特点

●直读式、读数准确、可靠
●结构简单、维修方便
●使用安全、耐用

结构原理

根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。

主要技术参数

测量范围(安装中心聚L)：300、500、800、1100、1400、1700mm
工作压力：2.5、4.0、6.3MPa、0.6MPa(用于R型)
材质：碳钢、不锈钢
工作温度：-20～+200℃
钢球自动关闭压力：≥0.2MPa
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2外螺纹

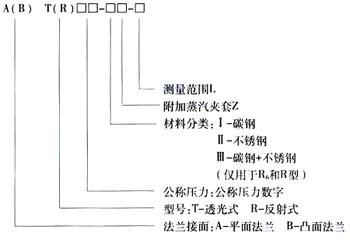

型号规格

外形尺寸

液面计规定标记

名称	型号	规格	标准号	备注
液面计	A(B)T25-Ⅰ， A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法兰(A)按HGJ46-91 ②凸面法兰(B)按HGJ47-91 DN20，PN2.5MPa ③工作压力：2.5MPa
液面计	BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ，	L=500、800、1100、1400、1700	HG5-1365-80	①凸面法兰(B)按HGJ47-91 DN20，PN6.3MPa ②工作压力：6.3MPa
液面计	BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1366-80	①凸面法兰(B)按HGJ47-91 DN20，PN4.0MPa ②工作压力：4.0MPa
液面计	R6-Ⅲ	304	HG5-1367-80	工作压力：0.6MPa
液面计	R6-Ⅰ R6-Ⅱ	304	HG5-1368-80
液面计	R-Ⅲ	304	HG5-1369-80
液面计	R-Ⅰ R-Ⅱ	304	HG5-1370-80

标记示例

透光式玻璃板液面计
平面法兰，工作压力2.5MPa
材质：不锈钢，带伴热夹套
测量范围：800毫米
标志：AT25-ⅡZ/L=800mm HG5-1364-80
